力士樂(lè )變量柱塞泵的恒壓控制

        我們在之前已經了解過力士樂(lè )柱塞泵控制變量的方法以及原理，在這片文章中，澳托士為大家詳解下力士樂(lè )變量柱塞泵的恒壓控制方式，更加深入的了解下力士樂(lè )變量柱塞泵。

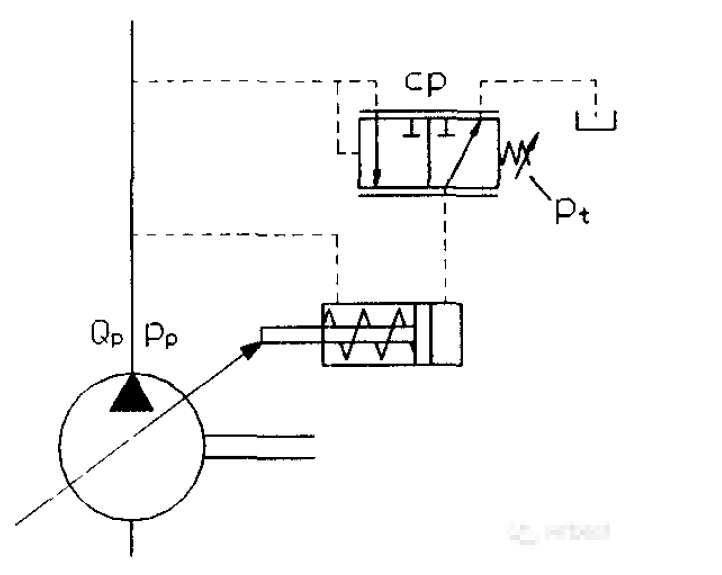

       首先，我們先看下圖：

        假定恒壓閥右端調壓彈簧預壓力的調定值為Pt ,泵的出口流量為Qp ,泵的出來壓力為Pp。
        當Pp≤Pt，恒壓閥的閥芯在彈簧力的作用下，向左移動。使得變量活塞的大面積端與油箱相通，活塞的小面積端的系統壓力和變量泵內部的偏置彈簧，將變量泵斜盤推向最大擺角位置，于是泵的輸出流量達到最大，即Qp=Qpmax 。

        若載荷流量QL≤Qpmax ,則泵的輸出流量大于負載所需要的流量，多余的流量將使系統的壓力上升，從而使泵的出口壓力上升。            當Pp≥Pt時，恒壓閥的閥芯右移，使得變量活塞的大面積端引入壓力油，克服活塞的小面積端的系統壓力及偏置彈簧力，推動斜盤使之擺角減小，于是泵的輸出流量減小，最終在Qp=QL處停止動作，從而泵的出口壓力下降。所以在QL＜Qpma時，Pp=Pt 。

        當Pp≤Pt，恒壓閥的閥芯在彈簧力的作用下，向左移動。使得變量活塞的打面積端與油箱相通，于是泵的輸出流量達到最大。此時，變量活塞停止動作，變量過程結束。泵的輸出壓力穩定在調定值。調節調壓彈簧的預緊力即可調節變量泵的輸出壓力。

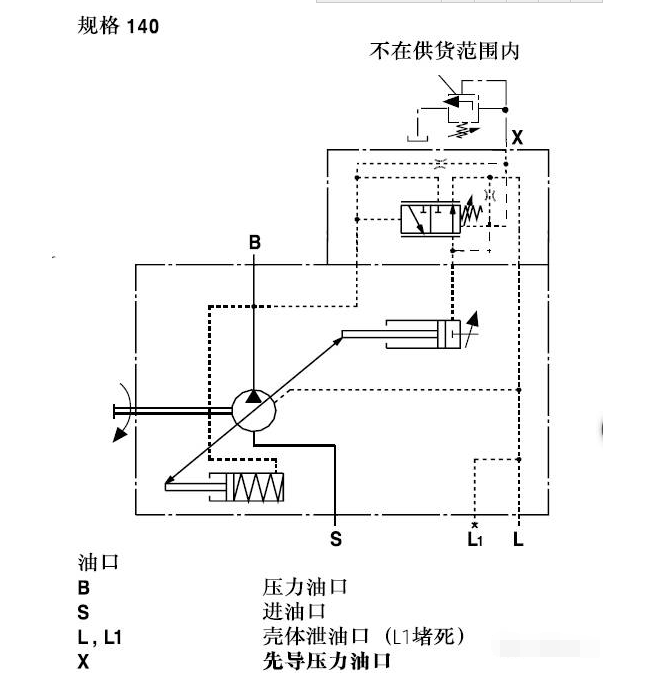

         我們可以舉個例子，看力士樂(lè )A10VSO系列柱塞泵恒壓控制原理圖，力士樂(lè )10VSO也是屬于力士樂(lè )變量柱塞泵，如下圖：

         看完這兩張圖，我們大概多少對力士樂(lè )變量柱塞泵的恒壓控制有了一些了解吧？迷迷糊糊？沒關系，誰也不能一口氣吃成大胖子，在往后的日子里，在工作生活中，多多留意下，力士樂(lè )變量柱塞泵，可能，對你來說，也就是那么簡單！
