派克F11型和F12型液壓馬達的特點以及區別有哪些？

派克F11型和F12型液壓馬達的特點以及區別有哪些？派克(Parker)公司生產的F11型和F12型斜軸式定量柱塞馬達如圖3-36和圖3-37所示。它的工作原理與圖3-31所示的A2F6.1型馬達完全一樣，其內部結構也基本類似。

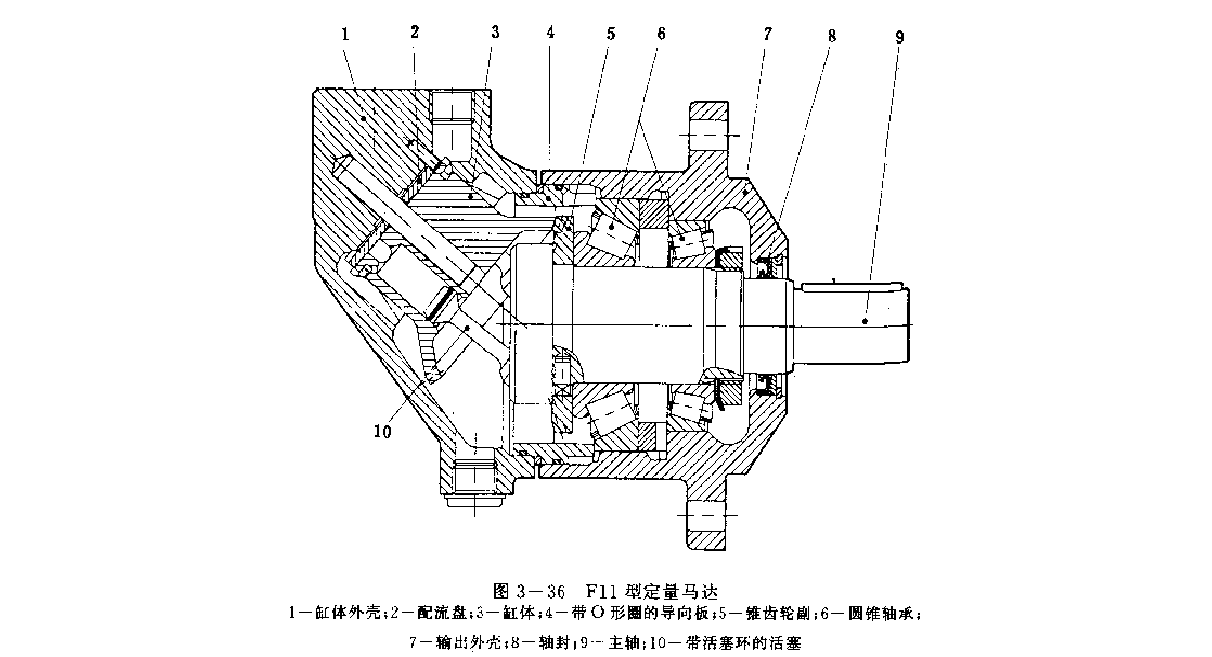

F11型定量馬達的主要特點:
(1)采用球狀活塞代替了柱塞和帶連桿的傳統活塞，質量大為減輕，利于轉速的提高。
(2)在球狀活寒10上，采用疊層活塞環，內泄漏小，耐熱，耐沖擊性很強。
(3)軸9與缸體3之間其有40°夾角，結構緊湊，安裝連接尺寸較小。
(4)平面盤式的配流盤2有自動補償能力，磨損后修復不太困難。
(5)輸出軸1的內盤外緣以錐齒輪副5與缸體3傳動連接。兩者運動同步，大大減輕了該馬達各傳動件之間的扭轉振動以及球鉸處的拉脫力。
(6)重型圓錐滾柱軸承6，能承受相當大的外部軸向和徑向的負載力。
(7)殼體為兩段式，加工制造方便，裝配時用導向板4連接，比較方便。

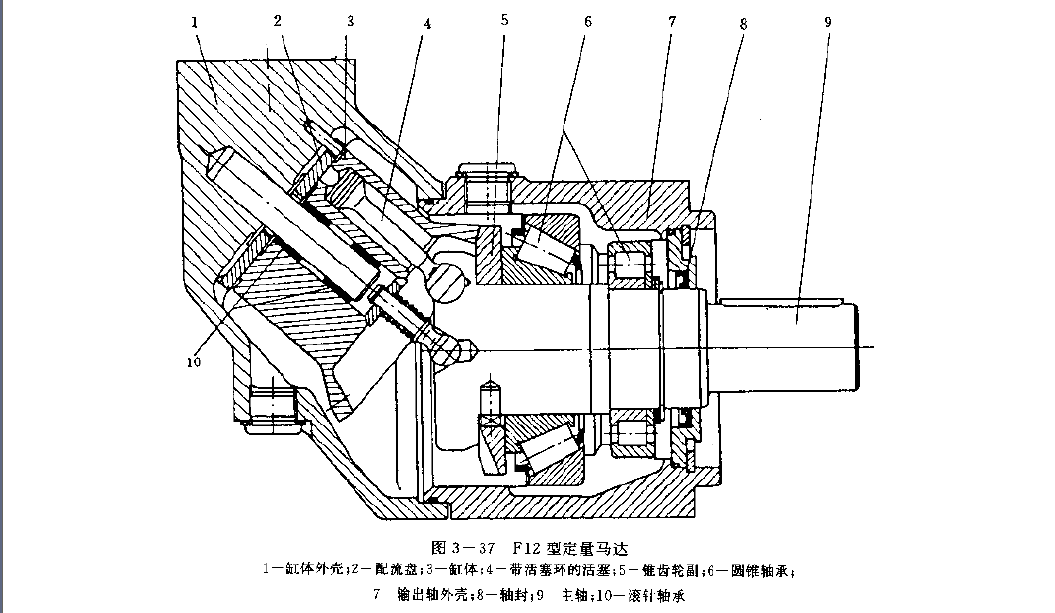

F12型在F11型馬達的基礎上作以下改進:
(1)缸體內孔用兩只滾針軸承10與中心桿聯接，原滑動摩擦改為滾動摩擦(見圖3-37)，不但運轉輕快，而且消除了原滑動副處的磨損現象，定位精度更高。
(2)缸體外殼1與輸出軸外殼7直接對接，省去F11型中的導向板，消除可能產生的累積裝配誤差。
