軸向力士樂(lè )柱塞泵的工作原理

        力士樂(lè )柱塞泵根據其排列方向不同，我們可以將其分為軸向力士樂(lè )柱塞泵與徑向力士樂(lè )柱塞泵，而在力士樂(lè )軸向柱塞泵中，我們簡單的介紹過軸向力士樂(lè )柱塞泵的特性與特征。在本文中，我們來詳細對軸向力士樂(lè )柱塞泵的工作原理做一個解析，了解其是如何運轉工作的。

        軸向力士樂(lè )柱塞泵除了柱塞軸向排列外，當缸體軸線和傳動軸軸線重合時，稱為斜盤式軸向力士樂(lè )柱塞泵；當缸體軸線和傳動軸軸線成一個夾角γ時，稱為斜軸式軸向力士樂(lè )柱塞泵。斜盤式軸向力士樂(lè )柱寨泵根據軸是否貫穿斜盤又分為通軸式軸向力士樂(lè )柱塞泵和非通軸式軸向力士樂(lè )柱塞泵兩種。

軸向力士樂(lè )柱塞泵工作原理：

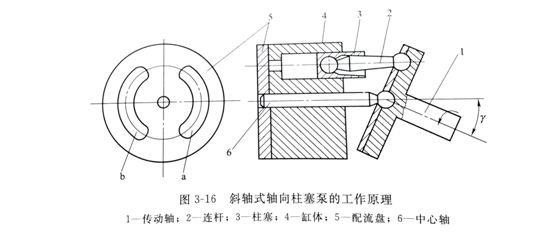

        (1)斜軸式軸向力士樂(lè )柱塞泵 圖3-16所示為斜軸式軸向力士樂(lè )柱塞泵的工作原理。當傳動軸1在電動機的帶動下轉動時，連桿2的側面帶動柱塞連同缸體一同旋轉，同時，連桿2推動柱塞3在缸體4中作往復運動，使柱塞孔底部的密封腔容積不斷發生增大和縮小的變化，通過固定不動的平面配流盤5上的窗口a、b進行吸油、壓油。若改變缸體的傾斜角度γ，就可改變泵的排量；若改變缸體的傾斜方向，就可成為雙向變量軸向往塞泵。

        (2)斜盤式軸向力士樂(lè )柱塞泵 圖3-17所示為斜盤式軸向力士樂(lè )柱塞泵的工作原理。它由斜盤1、柱塞2、缸體3和配流盤4等零件組成。斜盤與缸體間有一傾斜角γ。斜盤和配流盤固定不動，柱塞在底部彈簧和油壓力的作用下，其頭部始終保持與斜盤緊密接觸。當缸體由傳動軸帶動旋轉時，在斜盤、彈簧和液壓油壓力的共同作用下，迫使柱塞在缸體內作往復運動，這樣各柱塞與缸體間的密封容積便發生增大或縮小的變化。密封容積增大時，通過配流窗口a吸油；減小時，通過配流窗口b壓油。缸體每轉一轉，每個柱塞各完成一次吸油和壓油，缸體連續旋轉，柱塞則不斷的吸油和壓油。

        如果改變斜盤傾角γ的人小，就能改變柱塞行程，也就改變了泵的排量；如果改變斜盤傾角γ的方向，就能改變吸、壓油的方向，此時就成為雙向變量軸向柱塞泵。

       軸向力士樂(lè )柱塞泵是目前應用的非常廣泛的一種結構柱塞泵，其與徑向力士樂(lè )柱塞泵相比，優點是容積效率和機械效率都比較高，壓力高；材料的利用率高，結構緊湊，徑向尺寸小，轉動慣量小，易于實現變量；由于大部分零件的外形是圓弧或圓，加工精度容易保證。缺點是結構復雜，對油液污染敏感?？偟膩?lái)說，軸向力士樂(lè )柱塞泵的性?xún)r(jià)比還是相當高的。
