徑向力士樂(lè )柱塞泵的工作原理是怎樣的？

        我們所知道的，力士樂(lè )柱塞泵按柱塞的排列方向不同，可以分為徑向力士樂(lè )往塞泵和軸向力士樂(lè )柱塞泵兩類。徑向力士樂(lè )柱塞泵的柱塞與缸體中心線垂直，軸向力士樂(lè )柱塞泵的柱塞都平行于缸體中心線，這是兩者之間最明顯的差別。而我們在前文 軸向力士樂(lè )柱塞泵工作原理中，有對軸向力士樂(lè )柱塞泵做了一個詳細的了解，在此文中，我們來看看徑向力士樂(lè )柱塞泵的工作原理是怎樣的。

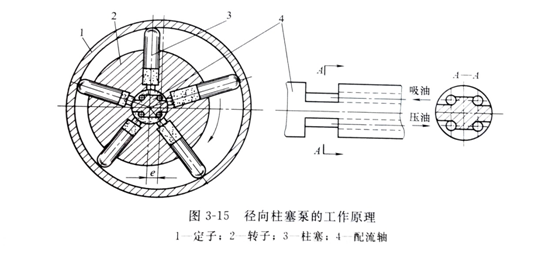

        徑向力士樂(lè )柱塞泵的工作原理圖3-15所示。它由定子1、轉子(缸體) 2、柱塞3、配流軸4等組成。在轉子2上徑向均勻地布置著幾個徑向排列的柱塞孔，柱塞3可在孔中自由滑動，轉上和定子之間有一個偏心距e。配油軸固定不動，上部和下部各做成一個缺口，此兩缺口又分別通過所在部位的兩個軸向孔與泵的吸、壓油口連通。

        當轉子按圖示方向旋轉時，上半部的柱塞在離心力作用下外伸，通過配流軸吸油；下半部的柱塞則受定子內表面的推壓作用而縮回，通過配流軸壓油。移動定子改變偏心距的大小，便可改變柱塞的行程，從而改變排量。若改變偏心距的方向，則可改變吸、壓油的方向。因此，徑向往塞泵可以做成單向或雙向變量泵。由于柱塞在缸體中徑向移動速度是變化的，而各個柱塞在同一瞬時徑向移動速度也不一樣，所以徑向往塞泵的瞬時流量是脈動的，由于柱塞數為奇數要比柱塞數為偶數的瞬時流量脈動小得多，所以徑向往塞采用柱塞個數為奇數。

       徑向力士樂(lè )柱塞泵的工作原理與軸向力士樂(lè )柱塞泵的工作原理除了在柱塞的運行方向之外，其他都是大同小異。不管是什么品牌的徑向柱塞泵，其結構與運行方式都是跟徑向力士樂(lè )柱塞泵雷同，也就是說了解了徑向力士樂(lè )柱塞泵的工作原理就相當于了解了其他品牌徑向柱塞泵一樣，對于以后的選購挑選時，都有著巨大的作用。
