液壓泵與電機裝置該如何選擇？

液壓泵與電機裝置在液壓系統中所占的比例是非常重要的，一個好的液壓系統，少不了一個好的液壓泵，也少不了一個好的電機，所以，在對液壓泵以及電機進行配置的時候，就需要我們格外的注意。那么，液壓泵與電機裝置該如何選擇呢？澳托士來給大家進行全面解釋。

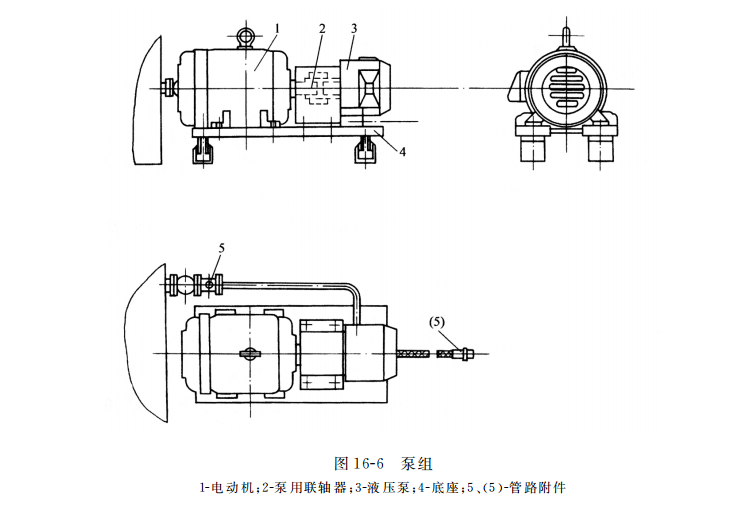

液壓泵 － 電動機裝置包括液壓泵、電動機、泵用聯軸器、傳動底座及管路附件等，又稱為泵組。 圖16-6所示為一種典型的泵組結構 。
（１）電動機功率計算。 根據壓力和流量選定液壓泵的規格型號之后，驅動液壓泵的電動機功率可按下式計算P ＝ppqp／η
式中，P 為電動機功率，W ；pp 為液壓泵的最大工作壓力，Pa ；qp 為液壓泵的輸出流量，m３ ／ s ；η 為液壓泵的總效率，可由液壓泵產品樣本查出。此時必須注意，當泵的工作壓力低于其額定壓力、工作流量小于額定流量時，泵的總效率會(huì )下降很多。
根據式（１６唱７）選取電動機功率時最好有一定的功率儲備 ，但允許短時超載 ２５ ％ 。 選定電動機后 ，電動機的轉速 、功率即已確定 ，但電動機的型號還與它的安裝形式有關 。

（２）電動機的安裝形式。 可供選擇的電動機的安裝形式主要有三種 ：機座帶底腳 、端蓋上無凸緣結構 ；機座不帶底腳 、端蓋上帶大于機座的凸緣結構 ；機座帶底腳、端蓋上帶大于機座的凸緣結構 。 圖16-6所示為機座帶底腳 、端蓋上無凸緣的結構，一般用于水平放置。 若泵組立式放置則應選用機座不帶底腳 、端蓋上帶大于機座的凸緣結構。 機座帶底腳且端蓋上帶凸緣的結構用于水平放置的泵組 ，此時液壓泵通過法蘭式支架支承在電動機上 。

（３）聯軸器。 由于液壓泵的傳動軸不能承受徑向載荷和軸向載荷，但又要求泵軸與電動機軸有很高的同軸度 ，因此一般采用彈性聯軸器的連接形式。 聯軸器的規格按其傳遞的轉矩最大值選取 。若選用特殊的軸端帶內花鍵連接孔的電動機 ，則可選用主軸輸入端為花鍵的液壓泵 ，二者直接插入組裝。 這樣即可保持兩軸的同心，又可省去聯軸器，使泵組的尺寸減小。

（４）泵組底座。 小功率泵組可以安裝在油箱的上蓋（上置式），功率較大時需單獨安裝在專用的平臺上（非上置式）。 泵組的底座應具有足夠的強度和剛度，要便于安裝和檢修，同時在合適的部位設置泄油盤，以防止液壓油液污染場地。 為減少噪聲和振動，泵組與安裝平臺之間最好加彈性材料制成的防振墊 。

（５）管路附件。 液壓泵的吸油管一般選用硬管，管路盡可能短，過流面積盡可能大，以減少吸油阻力。 安裝吸油管時注意液壓泵有吸油高度的限制。 安裝非上置式泵組，需在油箱與泵的吸油口之間加閘閥，以便于檢修。 因吸油管采用硬管，因此應在吸油口設置橡膠補償接管（隔振喉），起隔振、補償作用。

在對液壓泵以及電機進行配置的時候，需要考慮到以上的因素，才能給自己搭配到一個強大的液壓系統。在配置的時候需要根據自己的實際情況，結合工作場所，切不可隨自己的喜好去給系統搭配不適合的裝置，否則只會(huì )適得其反。
