威格士葉片泵的高壓化趨勢講解

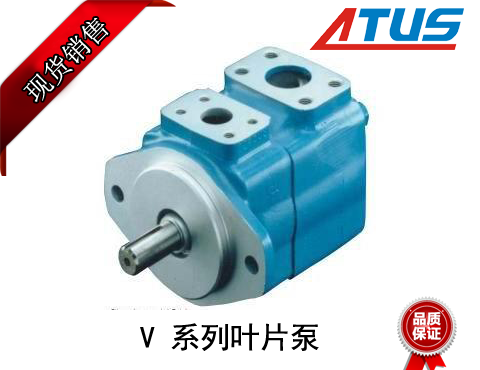

我們都知道，只要是葉片不管泵它是什么牌子的葉片泵，無論是威格士葉片泵還丹尼遜葉片泵，隨著技術的發展，經不斷改進，因此威格士葉片泵不像高壓齒輪泵和單作用葉片泵那樣，工作壓力的提高會(huì )受到徑向承載能力的限制。葉片泵采浮動配流盤對端面間隙進行補償后，泵在高壓下也能保持較高的容積效率，葉片泵工作壓力提高的主要限制條件是葉片和定子內表面的磨損，為了解決定子和葉片的磨損，要采取措施減小在吸油區葉片對定子內表面的壓緊力，以下就是我們澳托士的技術員給大家詳細的講解一下威格士葉片泵的高壓化趨勢如下：


 一、雙葉片結構

4、各轉子槽內裝有兩個經過倒角的葉片。葉片底部不和高壓油腔相通，兩葉片的倒角部分構成從葉片底部通向頭部的V型油道，因而作用在葉片底、頭部的油壓力相等，合理設計葉片頭部的形狀，使葉片頭部承壓面積略小于葉片底部承壓面積。這個承壓面積的差值就形成葉片對定子內表面的接觸力。也就是說，這個推力是能夠通過葉片頭部的形狀來控制的，以便既保證葉片與定子緊密接觸，又不致于使接觸應力過大。同時，槽內兩個葉片可以相互滑動，以保證在任何位置，兩個葉片的頭部和定子內表面緊密接觸。

二、彈簧負載葉片結構；

3、與雙葉片結構類似的還有彈簧負載葉片結構。葉片在頭部及兩側開有半圓型槽，在葉片的底面上開有三個彈簧孔。通過葉片頭部和底部相連的小孔及側面的半圓槽使葉片底面與頭部溝通，這樣，葉片在轉子槽中滑動時，頭部和底部的壓力完全平衡。葉片和定子內表面的接觸壓力僅為葉片的離心力，慣性力和彈簧力，故接觸力較小。不過，彈簧在工作過程中頻繁受交變壓縮，易引起疲勞損壞，但這種結構可以原封不動地作為油馬達使用，這是其它葉片泵結構所不具備的。

 三、母子葉片結構；

2、在轉子葉片槽中裝有母葉片和子葉片，母、子葉片能自由地相對滑動，為了使母葉片和定子的接觸壓力適當，須正確選擇子葉片和母葉片的寬度尺寸之比。轉子上的壓力平衡孔使母葉片的頭部和底部液壓力相等，泵的排油壓力經過配流盤，轉子槽通到母、子葉片之間的中間壓力腔，如不考慮離心力，慣性力，葉片作用在定子上的力為。

 四、階梯葉片結構

1、葉片做階梯形式，轉子上的葉片槽亦具有相應的形狀。它們之間的中間油腔經配流盤上的槽與壓力油相通，轉子上的壓力平衡油道把葉片頭部的壓力油引入葉片底部，與母子葉片結構相似，在壓力油引入中間油腔之前，設置節流阻尼，使葉片向內縮進時，此腔保持足夠的壓力，保證葉片緊貼定子內表面。這種結構由于葉片及槽的形狀較為復雜，加工工藝性較差，應用較少。
