速度換接回路的作用以及常見的幾種類型

速度換接回路的作用：速度換接回路的功用是使執行元件在一個工作循環中從一種運動速度變換成另一種運動速度 。
常用的速度換接回路有以下幾種 ：

１、采用行程閥的速度換接回路

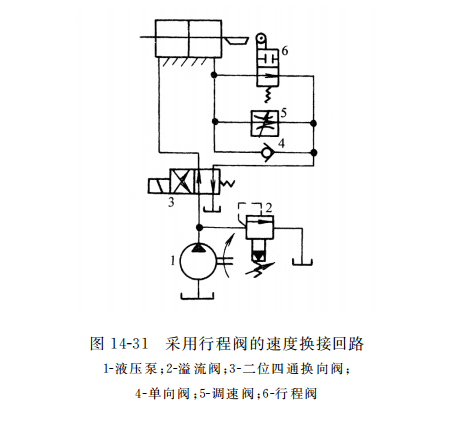

如圖14-31所示為采用二位二通行程閥的速度換接回路。該回路可以實現“快、慢、快”的運動循環。 當換向閥３ 和行程閥６ 處于圖示位置 ，液壓缸活塞快速進到預定位置，活塞桿上的擋塊壓下行程閥，行程閥關閉，液壓缸右腔的油液必須通過調速閥５ 才能流回油箱，活塞運動轉為慢速工進。 當換向閥 ３ 左位接入系統時，壓力油經單向閥 ４ 進入液壓缸的右腔，活塞快速向左返回。 這種回路的快、慢速換接過程比較平穩，換接點位置準確（換接精度高）。 但行程閥的安裝位置不能任意布置，管路連接較為復雜。 常用于機床液壓系統中。

２、采用行程節流閥的速度換接回路

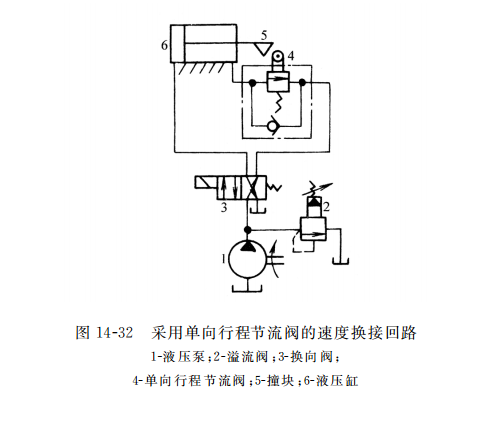

圖14-32所示為采用行程節流閥的速度換接回路。 它可以實現執行元件的“快、慢、快”運動循環。 當換向閥３ 處于左位時，液壓缸６ 左腔進入壓力油，推動活塞快速向右運動。 當活塞桿上的撞塊５ 壓下單向行程節流閥４ 的滾輪時，節流口變小，缸右腔的回油流量減少，活塞轉為慢速工進。當活塞向右移動到預定位置時，換向閥 ３ 右位工作，壓力油經單向行程節流閥的單向閥進入缸的右腔，活塞快速向左退回。 節流口開口的大小靠撞塊控制，速度換接的快慢由撞塊的斜度來控制，若需要幾種工進速度，可用階梯撞塊來實現。 這種回路速度換接比較平穩 ，換接精度也較高，常用于負載和速度變化都較大的場合。

３、采用兩個調速閥的速度換接回路

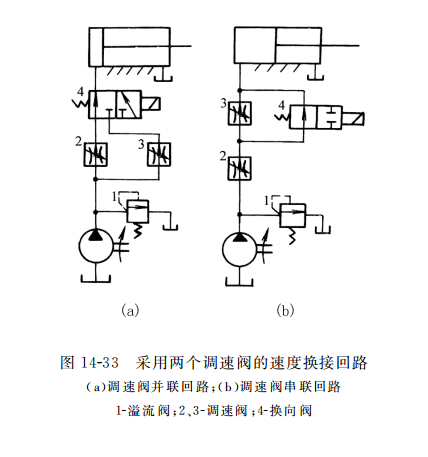

圖14-33所示為采用兩個調速閥的速度換接回路。 圖14-33（a）中的兩個調速閥２ 和３ 并聯，由換向閥４ 實現切換。 兩個調速閥可以獨立調節其流量，互不影響，因而它可以實現兩種進給速度的換接。 此種回路一個調速閥工作時另一個調速閥內無油液通過，該調速閥中的定差減壓閥因其前后的壓力相等而處于最大開口位置，速度換接時大量油液通過該處會(huì )使工作部件產生突然前沖現象。 因此，該回路不適宜在同一行程中實現速度換接，只可用在速度預選的場合。 圖14-33（ b）中的兩個調速閥 ２ 和 ３ 串聯，它可以實現兩種進給速度的換接。 在圖示位置，調速閥 ３ 被換向閥 ４短接，輸入液壓缸的流量由調速閥 ２ 控制。 當換向閥 ４ 右位接入回路時，因調速閥 ３ 的開口要調得小于調速閥 ２ 的開口，所以輸入液壓缸的流量由調速閥 ３ 控制。 由于調速閥 ２ 一直處于工作狀態，在速度換接時它限制著進入調速閥 ３ 的流量，故這種回路的速度換接平穩性較好。

４、采用液壓缸自身結構的速度換接回路

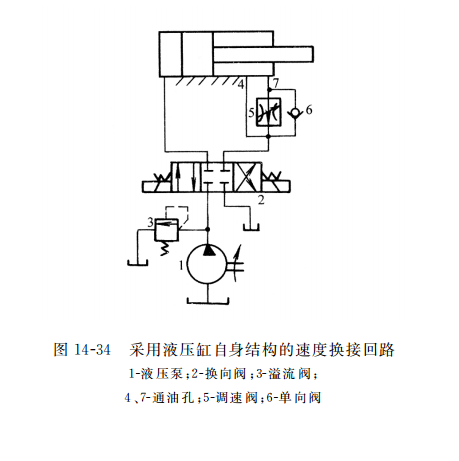

圖14-34所示為采用液壓缸自身結構的速度換接回路。 它是根據速度變換所需要的行程在液壓缸缸體上相應的位置開兩個通油孔４ 和 ７，同調速閥 ５ 并聯而實現快、慢速度的轉換的。 換向閥２ 處于左位時，則壓力油進入液壓缸的左腔，活塞快速向右運動；當活塞堵住油孔 ４ 后，回油只能經油孔 ７ 和調速閥 ５ 流回油箱 ，因而活塞慢速向右移動。 這種速度換接回路的結構簡單，換接可靠，而且換接時由于油口逐漸被堵住，所以速度換接比較平穩。 該回路常應用在工作行程不長、行程固定的專用機床上。
