汽車起重機液壓系統的概述和特點

汽車起重機我想大家都不陌生，在生活上，經常能夠看到它們的身影，對于其外觀我們沒什么好說的，但是其里面的液壓系統卻是值得一提。今天澳托士從汽車起重機液壓系統的概述和特點兩方面簡單的介紹下汽車起重機液壓系統。

汽車起重機液壓系統的概述：
汽車起重機是一種工程機械 ，起重負荷大 ，要求輸出較大的力或力矩 ，故其液壓系統采用中高壓系統 。 由于它是一種機動設備 ，經常變換工作場所 ，為了能在有沖擊 、振動和溫度變化較大的環境下正常工作 ，要求系統有很高的安全可靠性 。 汽車起重機的執行機構完成的動作較簡單 ，對位置精度要求不高 ，一般采用手動控制 。

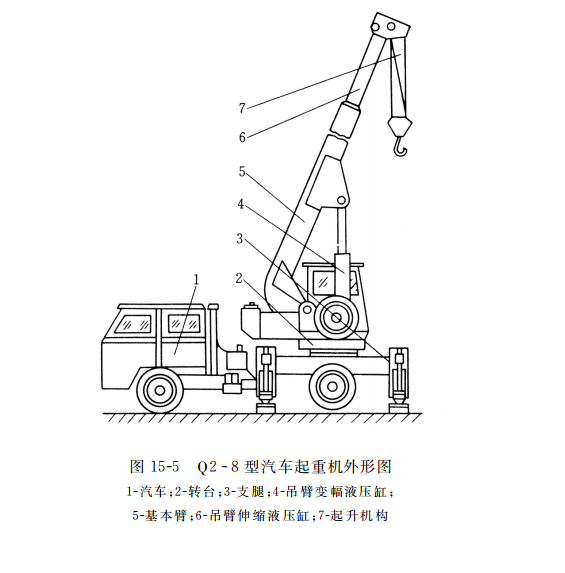

如圖 １５唱５ 所示為 Q２ 唱 ８ 型汽車起重機外形圖 。 它由汽車 １ 、轉臺 ２ 、支腿 ３ 、吊臂變幅液壓缸 ４ 、基本臂 ５ 、吊臂伸縮液壓缸 ６ 和起升機構 ７ 等組成 。

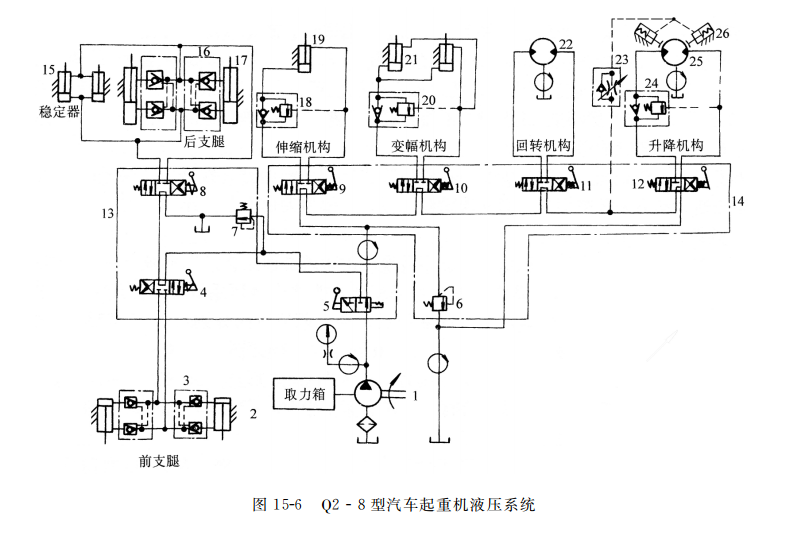

如圖 １５唱６ 所示為 Q２ 唱 ８ 型汽車起重機的液壓系統圖 。 該系統由前后支腿 、吊臂伸縮 、變幅 、回轉和升降等子系統組成 ，包括換向回路 、卸荷回路 、調壓回路 、鎖緊回路 、平衡回路等基本回路 。 液壓泵由汽車發動機 通過裝在汽車底盤變 速箱上的取力箱驅動 ，其 工作壓力 為 ２１ M Pa ，轉速 為１５００ r／min ，排量為 ４０ m L／r 。 主分配閥組是一個串聯油路的多路換向閥 ，在執行元件不滿載的情況下 ，可使一個執行元件單獨動作 ，也可使幾個串聯執行元件同時動作 。 可回轉的上車部分與下車間的油路通過中心旋轉接頭連通。
該液壓系統所要完成的動作順序為 ：放下支腿 → 調整吊臂長度 → 調整吊臂起落角度 → 起吊 →回轉 → 放下 → 收起支腿 。

汽車起重機液壓系統的特點：
（１）系統采用串聯油路，簡化結構；執行元件在不滿載的情況下，可任意組合，同時動作。
（２）支腿的油路上設置了液壓鎖，可保證在起重作業或油管突然爆裂時 ，支腿不會(huì )自行縮回 ；同時可避免支腿收攏后自行下落。
（３）前后支腿單獨操作，互不影響，增加了對工作場地的適應性。
（４）在吊臂伸縮、變幅和起升機構的油路上設置了平衡閥 ，提高工作的平穩性和安全可靠性 。
（５）升降機構的制動油路上設置單向節流閥，可使制動器上閘快、松閘慢，既保證了升降馬達迅速制動，又避免了重物在半空中再次起吊時將馬達拖動反轉而產生滑降現象。
（６）系統無調速的節流閥，各執行元件的速度依靠換向閥的通斷及汽車發動機的變速進行控制。
